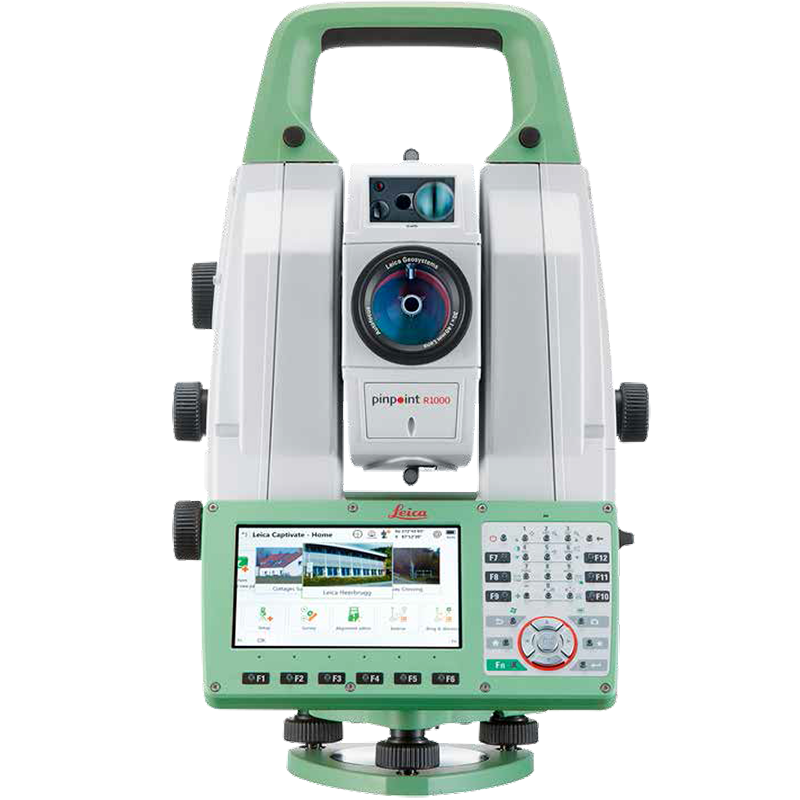

徕卡TS60凭借全新的ATRplus自动照准技术被誉为“全球首台自动学习全站仪”。ATRplus技术采用全新的光斑分析法优化棱镜验证方法，

可以在超远距离自动学习目标棱镜，让您不再将精力浪费在重复的学习棱镜工作中，一键助您自动识别有效棱镜，排除环境中的干扰因

素（灯光、水气、日照等）和无效目标。有效的提高自动测量的距离、精度和效率，大大降低人员的劳动强度！

产品特点

•ATRplus技术，再次突破自动测量极限

•Captivate三维软件，三维无处不在

•1G双核A9处理器，刷新计算能力新高度

•压电陶瓷驱动，转速快，噪音低，耗能小

•双相机系统，粗瞄范围广，精瞄准确性高

•智能电源管理，双重保障，数据安全无忧

•压电陶瓷驱动，转速快，噪音低，耗能小

•5英寸WVGA显示屏， 不止于大！分辨率是传统5倍

优越指标性能

•角度测量

•精度1Hz, V绝对编码，连续，四重角度探测0.5"(0.15mgon)

•距离测量

•范围2棱镜(GPR1,GPH1P)31.5m 至 > 3500 m

•无棱镜/任何表面41.5m 至 > 1000 m

•长测量模式2,4,512000m

•精度/测量时间单次(棱镜)2,50.6mm + 1ppm / 典型2.4秒

•单次(任何表面)2,4,5,62mm + 2ppm /典型3秒

•连续(棱镜)2,53mm + 1.5 ppm / 典型 0.15秒

•光斑大小50m处8 mm x 20 mm

•测量技术基于相位原理系统分析技术同轴，红色可见光图像

•广角相机和望远镜相机传感器500万像素 CMOS 传感器

•视场 (广角相机 / 望远镜相机)19.4° / 1.5°

•帧频率高达 20 帧每秒

马达

•直驱，压电陶瓷技术转速 / 换面时间最大180°(200 gon)每秒 / 典型 2.9 秒

自动照准 (ATR)

•范围 ATR模式2 / 跟踪模式2圆棱镜 (GPR1, GPH1P)1500 m / 1000 m

•360°棱镜 (GRZ4, GRZ122)1000 m / 1000 m

•精度1,2 / 测量时间ATRplus 测角精度(Hz, V)0.5" (0.15 mgon) / 典型 3-4 秒

超级搜索

•范围 / 搜索时间8360° 棱镜 (GRZ4, GRZ122)300 m / 典型 5 秒

导向光 (EGL)

•工作范围 / 精度 5 –150 m / 典型 5 cm，100 m处

一般参数

机载软件系统Captivate软件（含应用程序）

处理器 TI OMAP4430 1GHz 双核 ARM? CortexTM -A9 MPCoreTM操作系统-Windows EC7

自动对焦望远镜放大倍数 / 焦距范围30 x / 1.7 m 至无穷远

显示屏和键盘5英寸，WVGA，彩色，触屏，双面37 个按键，带照明功能

操作3个无限位驱动，1个伺服对焦驱动，2个自动对焦按键，用户自定义快捷键

电源可更换内置锂电池，具有给电池充电功能使用时间 7–9 小时

数据存储内存 / 存储卡2GB / SD 卡 1 GB 或 8 GB

接口RS232, USB, Bluetooth?, WLAN

重量包括电池7.7 kg

环境参数工作温度范围–20℃至 + 50℃

防尘防水 (IEC 60529) / 防雨IP65 / MIL-STD-810G，方法 506.5-I

防潮95%, 无冷凝

1: 标准差,依据 ISO 17123-3

2: 阴天，无雾霾，能见度 40 km，无热流闪烁

3: 1.5 m 至 2000 m，使用 360°棱镜 (GRZ4，GRZ122)

4: 测量目标处于阴影下，阴天，柯达灰白板 (90% 反射率)

5: 标准差，依据 ISO 17123-4

6: 距离 > 500 m：精度 4 mm + 2 ppm，测量时间 典型 6 秒
