宾得S-3180V在铁塔扫描中的应用
发布时间:2020-12-14

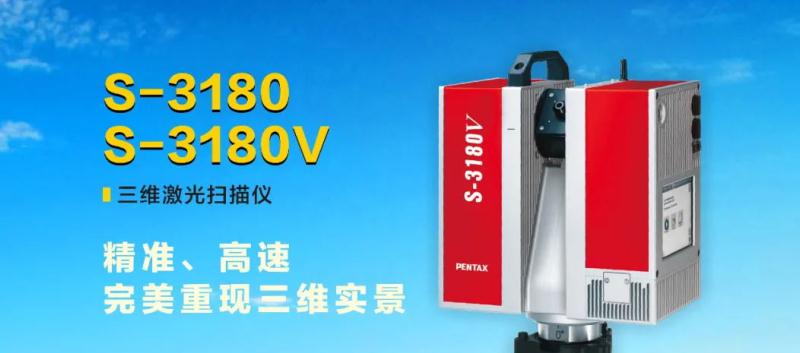

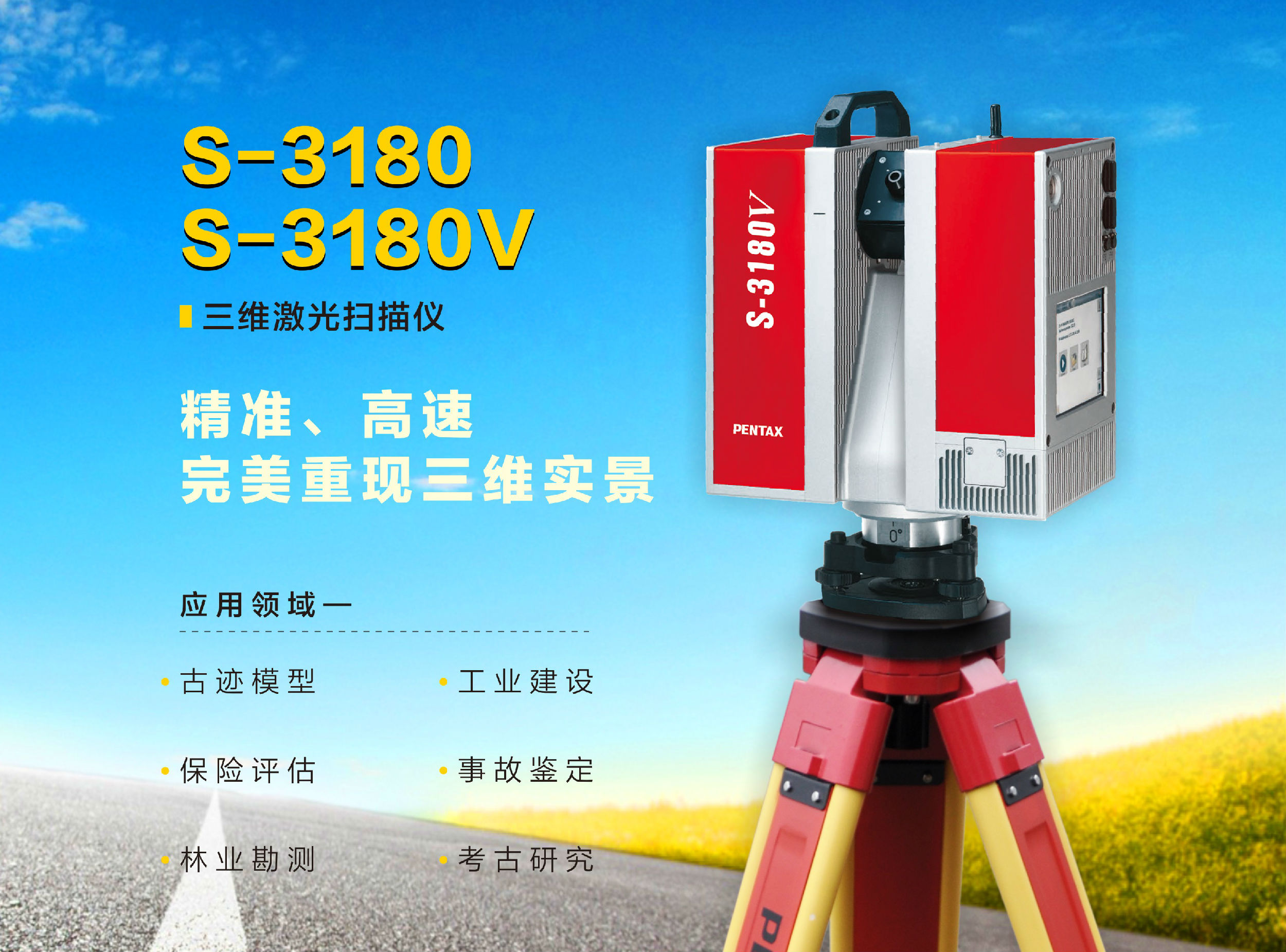

目前世界上最高科技的测量设备经过不断地技术改进已经开始应用于越来越多的行业领域。其中由于相位式扫描仪的高精度特性,使得一些结构的检测可以应用。下面看到的应用是PENTAXS-3180V其测程可以远达187.3米,精度能到1毫米以内,使得在结构检测方面应用领域大大扩大。

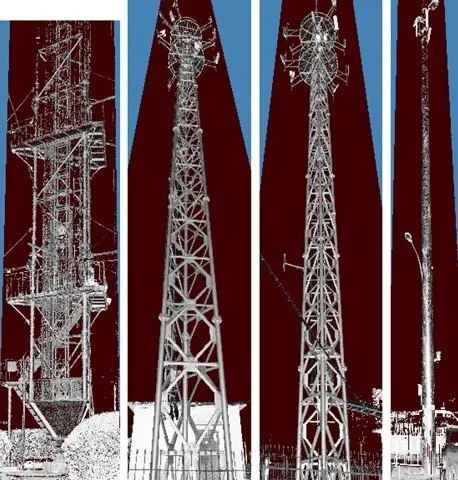

此设备应用于铁塔检测主要是用来检测铁塔的变形情况。包括铁塔的倾斜角度检测,铁塔在一段时间内的动态变形监测。由于此次扫描数据不具有多时相性,所以不能够进行动态变形监测。以下对铁塔倾斜角度检测做一简单说明(以上图第四类铁塔为例):

首先,我们对铁塔进行扫描。因为在扫描的时候需要对仪器进行水准调平,这样扫描出来的数据就是水平的。

第二,经过数据的格式转换跟简单的预处理,可以导入到polyworks软件中。我们在软件中可以提取某一高度处铁塔的中心点,同样也可以把塔底的中心点提取出来。这样,我们把某一高度处提取的中心点投影到地面上,如果跟塔底中心点在地面上的投影重合则说明此铁塔没有倾斜。如果有偏移则说明有倾斜。在软件之中我们可以把这个倾斜角度量算出来,如下图所示(倾斜角度为0.808°,距离地面高度为13.688m):

同样对于一段时间内的动态变形监测也做简单说明:

首先,在铁塔建成之后我们就对铁塔进行一次扫描,作为以后比较的参考数据,并作存档。

其次,以后定时对铁塔进行扫描。每次扫描的数据都可以跟参考数据进行叠加进行分析。如果哪里有变形就会一目了然,在软件内是通过不同的颜色来表示出变形量大小的不同,如上图所示。

另外也可以把数据导入到专业的力学软件中去,通过软件分析铁塔的受力情况,以及受力导致的变形情况的对比关系。
