背景

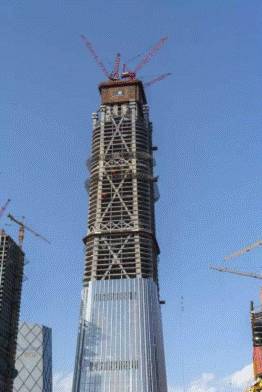

    中国尊，位于北京市朝阳区CBD核心区地块，与北京目前最高的建筑国贸三期对望，建筑总高528米，建筑层数地上108层、地下7层（不含夹层），可容纳1.2万人办公，每日可接待约1万人次的观光。未来将被规划为中信集团总部大楼。于2013年7月29日开工，计划2017年7月30日结构封顶，2018年10月全面竣工投入使用，届时将成为首都新地标。

    北京某监理公司，定期对中国尊每层的施工质量进行检查，主要采用的方法是利用三维激光扫描仪对已完成的施工主体进行扫描，采集实际施工后的点云数据，然后与最初设计的BIM模型进行比较分析，最后得出成果。

扫描

使用设备

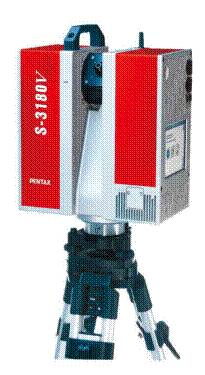

PENTAX S-3180V 三维激光扫描仪

对中杆×1-控制线交叉点上，记录标靶到层面高度

球形标靶×6 -点云拼接

平面标靶×3 -点云拼接、坐标转换

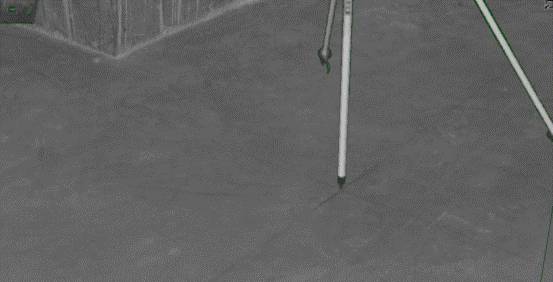

对中杆-控制线交叉点上，记录标靶到层面高度

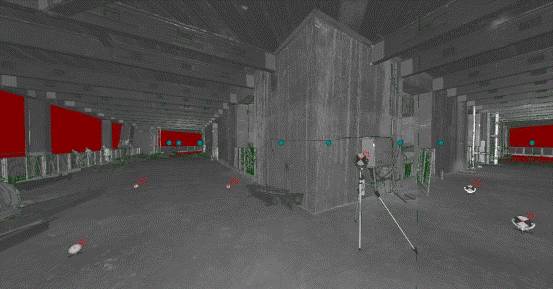

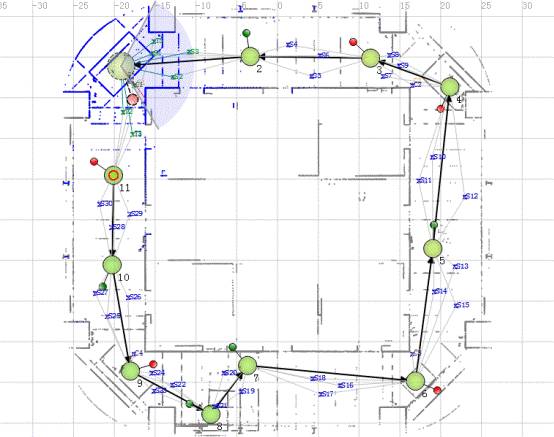

布站-LRC中直接查看

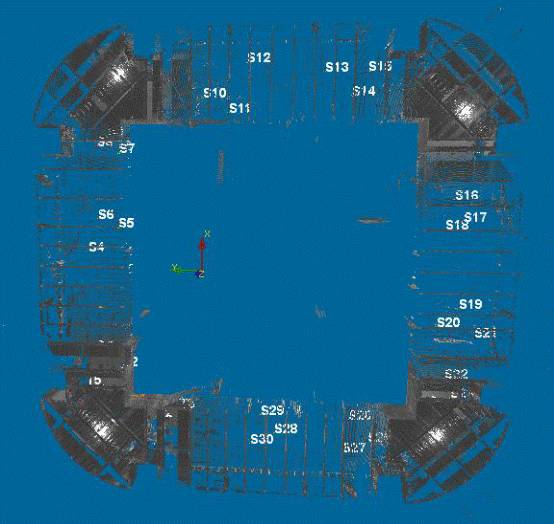

 拼接

自动拼接：精度低、CM级

球形标靶：拼接误差小、精度高、不用调整角度

平面标靶：精度高、方便使用全站仪取点、旋转过程中容易移位

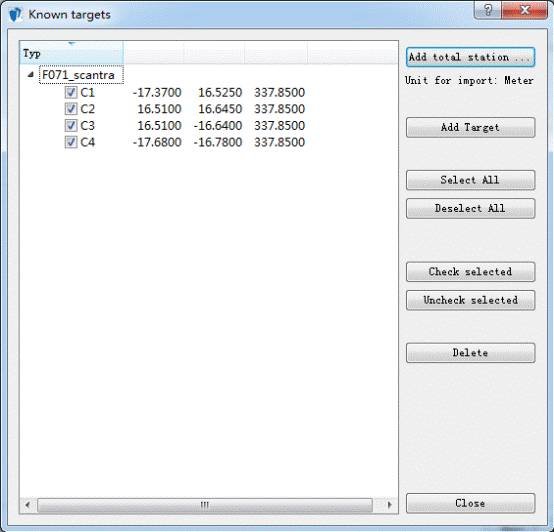

坐标转换

与BIM模型坐标系统一

利用控制线的信息确定对中杆上标靶的相对坐标

Autodesk Revit

   Revit是Autodesk公司一套系列软件的名称。Revit系列软件是为建筑信息模型(BIM)构建的，可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。

     Revit是我国建筑业BIM体系中使用最广泛的软件之一。在土建方面应用更多。

     在Revit中将模型导出为DWG格式，然后再在CAD打开模型，做块，接着导出IGES格式。

成果分析

1.    打开第三方自动化三维检测软件，导入格式转换后的数据，接着导入BIM数据，由于格式转换之前已经做好坐标转换，因此，点云数据和模型数据是统一在同一坐标系下的。

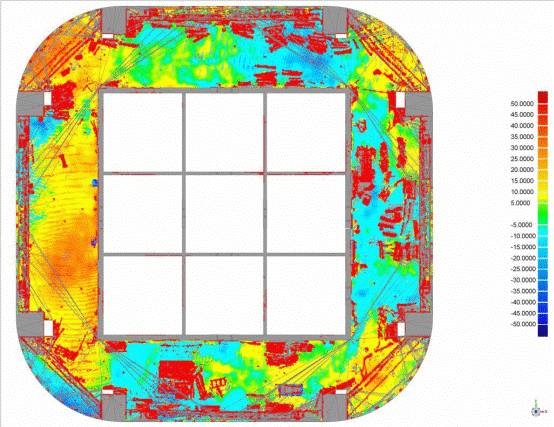

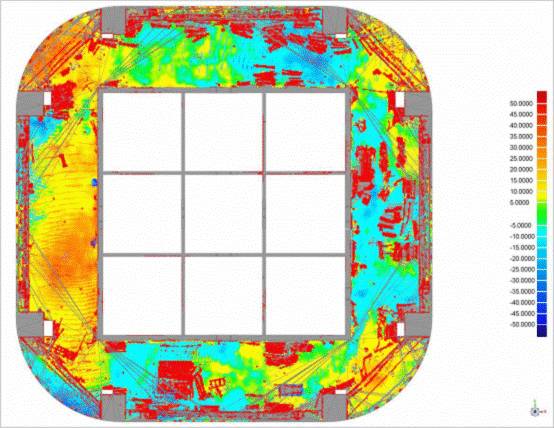

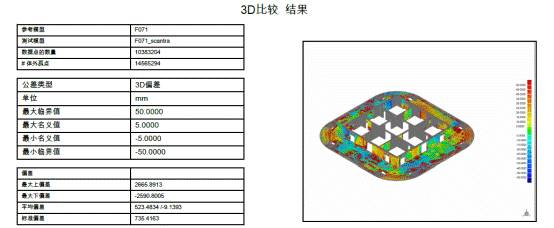

2.    利用第三方自动化三维检测软件进行3D比较。

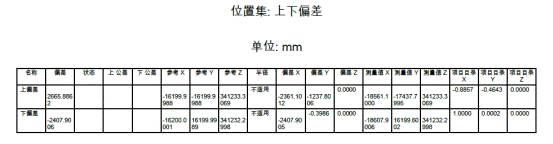

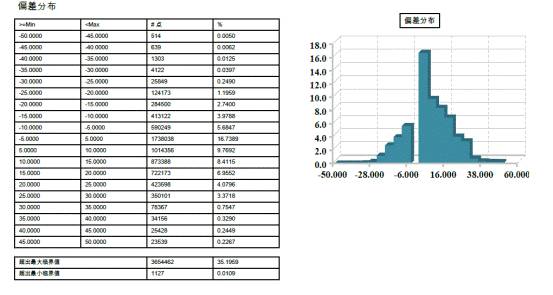

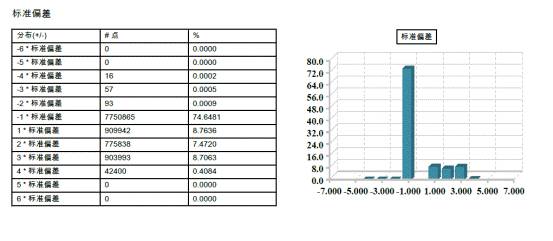

3.    生成报告。

作者: ZGZ:ZGZ-PC

客户名称: 3D Systems, Inc.

参考模型: F071

测试模型: F071_scantra

施工偏差要控制在2CM以内

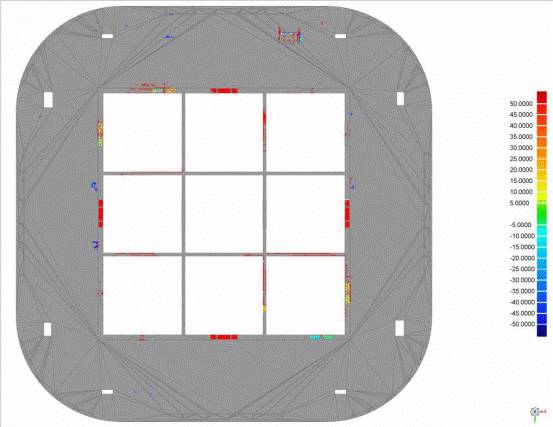

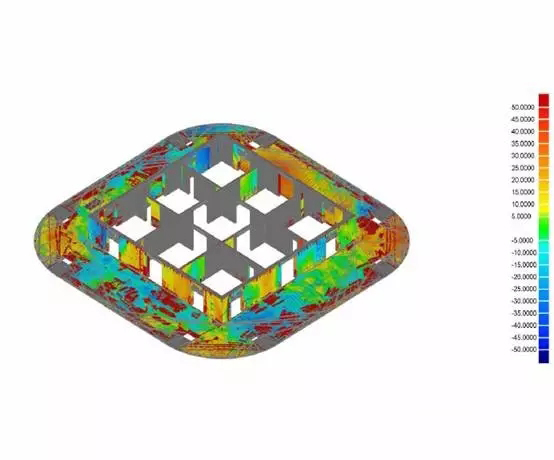

不同视角
